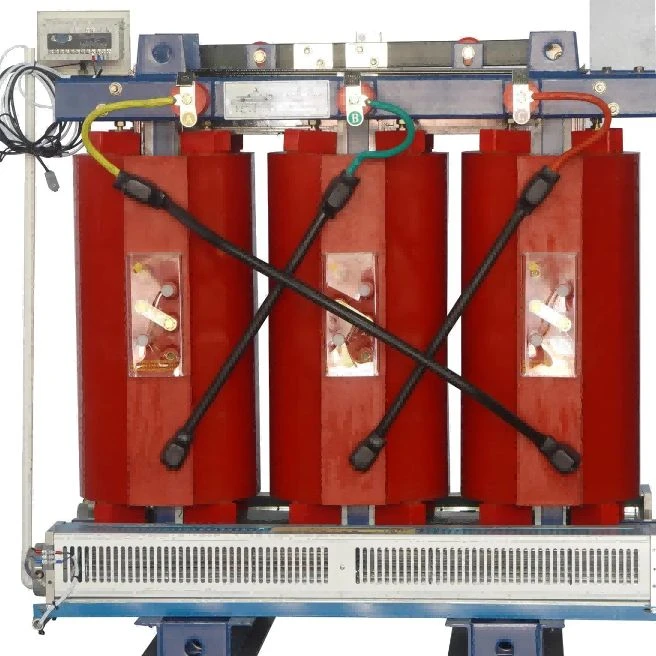

EC Insulator Jiangxi Co., Ltd. ir viens no uzticamākajiem 750 kva sausā tipa transformatoru ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs esam apņēmušies piedāvāt augstas kvalitātes pielāgotus pakalpojumus. Lūdzu, jūtieties brīvi no mūsu rūpnīcas vairumtirdzniecības augstākās kvalitātes 750 kva sausā tipa transformatora, kas ražots Ķīnā.
Produkta ievads

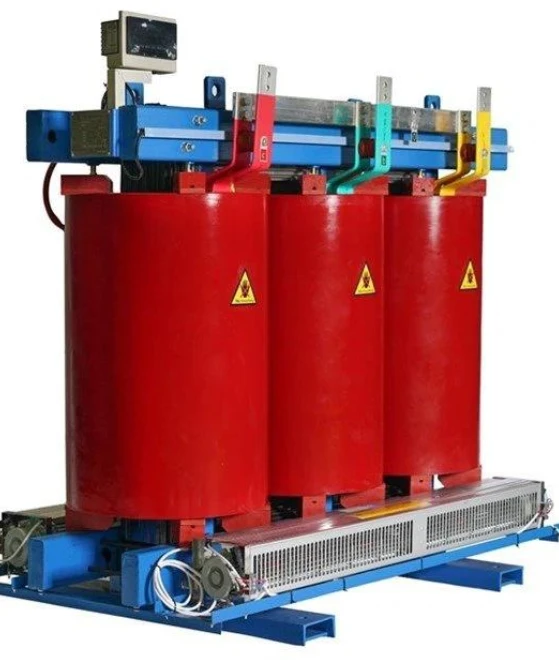

750 kVA sausā tipa transformatoru parasti izvēlas iekštelpu sadales sistēmām, kur rūpnieciskām un komerciālām iekārtām ir nepieciešama vidējas jaudas{1}} strāvas padeve. Tipiski lietojumi ietver ražošanas rūpnīcas, biroju ēkas, slimnīcas, datu centrus un citus projektus ar īpašām elektriskām telpām.
Daudzās iekārtās transformatora jaudu nosaka vairāk nekā pašreizējais jaudas pieprasījums. Atlases posmā tiek pārskatīti arī aprīkojuma raksturlielumi, darbības grafiki, slodzes paplašināšanās nākotnē un pieejamā uzstādīšanas vieta.
Izmantojot epoksīda sveķu izolāciju, nevis šķidro izolāciju, šis transformators novērš eļļas noplūdes problēmas, kas parasti ir saistītas ar iegremdētām vienībām. Cietā izolācijas konstrukcija samazina arī ikdienas apkopes darbus, kas saistīti ar eļļas pārbaudi un nomaiņu.
750kVA sausā tipa transformatoram pirms ražošanas ir jāapstiprina tādi elektriskie parametri kā sprieguma attiecība, frekvence, pretestības spriegums un savienojuma grupa. Šīs detaļas tieši ietekmē tinumu konstrukciju, temperatūras veiktspēju un saderību ar klienta sadales tīklu.
Inženiertehniskais dizains un galvenās funkcijas
Transformatora veiktspēja ir atkarīga no koordinācijas starp magnētisko ķēdi, tinumu izvietojumu un izolācijas sistēmu.
Serdes montāžai tiek izmantotas orientētas silīcija tērauda loksnes,{0}} Ražošanas laikā griešanas process un sakraušanas nosacījumi tiek rūpīgi kontrolēti, jo serdes kvalitātei ir tieša ietekme uz bezslodzes zudumu, darbības efektivitāti un akustisko veiktspēju.
Tinumu sekcijā ir izmantoti skābekli nesaturoši -vara vadītāji. Salīdzinot ar parastajiem vadītāju materiāliem, varš ar stabilu vadītspēju palīdz uzturēt strāvas pārvades veiktspēju nepārtrauktas slodzes apstākļos. Arī tinuma struktūra ir veidota, ņemot vērā mehānisko izturību īssavienojuma apstākļos.
Pēc spoles izgatavošanas tiek izmantots vakuuma epoksīda sveķu liešanas process. Tā vietā, lai vienkārši nosegtu tinuma virsmu, sveķi iekļūst izolācijas spraugās un pēc sacietēšanas veido kompaktu cietu struktūru. Šajā posmā ir svarīgi kontrolēt vakuuma spiedienu, sveķu stāvokli un cietēšanas temperatūru.
Lietojumprogrammām, kurām nepieciešama darbības stāvokļa uzraudzība, PT100 temperatūras sensorus var uzstādīt uz tinumu fāzēm. Ekspluatācijas laikā savāktie temperatūras dati var palīdzēt apkopes personālam agrīnā stadijā noteikt neparastas temperatūras izmaiņas.
Lietojumprogrammas un uzstādīšanas nosacījumi
Rūpnīcas ar ražošanas iekārtām ir viena no izplatītākajām šī jaudas diapazona pielietojuma jomām. Šādos projektos inženieri parasti pievērš uzmanību motora palaišanas strāvai, slodzes svārstībām un jaudas elektronisko iekārtu ietekmei.
Tirdzniecības ēkām un sabiedriskajām ēkām bieži ir atšķirīgas prioritātes. Ierobežota elektrisko telpu telpa, ventilācijas izkārtojums, trokšņa prasības un ugunsdrošības noteikumi var ietekmēt galīgo uzstādīšanas plānu.
Slimnīcām un datu centriem ir nepieciešama stabila elektriskā darbība, jo daudzas savienotās sistēmas nevar paciest negaidītus pārtraukumus. Tāpēc transformatora izvēle tiek apsvērta kopā ar kopējo enerģijas sadales dizainu.
Plānojot projektu, nevajadzētu aizmirst par vides apstākļiem. Temperatūra, mitrums, augstums un piesārņojuma līmenis var ietekmēt izolācijas koordināciju un dzesēšanas veiktspēju, īpaši piekrastes reģionos vai rūpniecības zonās.
Ražošanas procesa un kvalitātes pārbaude
Ražošana sākas ar ienākošā materiāla pārbaudi. Silīcija tērauda loksnes, vara vadītāji, epoksīdsveķu savienojumi un izolācijas materiāli tiek pārbaudīti pirms ieiešanas darbnīcā.

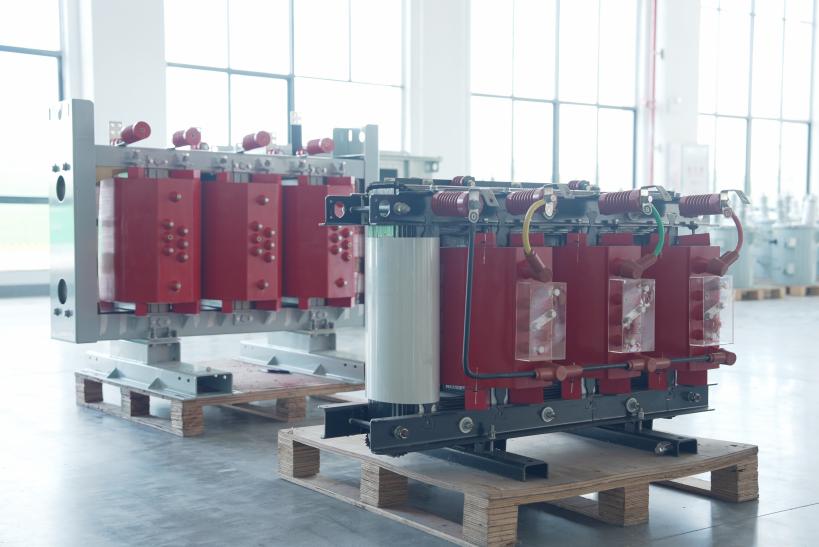

Pēc materiāla apstiprināšanas ražošanas process turpinās ar serdes montāžu, spoļu ražošanu, izolācijas apstrādi un galīgo montāžu. Katram posmam ir savas kontroles prasības, jo elektriskā veiktspēja ir atkarīga no vairāku ražošanas posmu precizitātes.
Vakuuma liešana ir kritiska sausā tipa transformatoru ražošanas sastāvdaļa. Tehniķi procesa laikā uzrauga sveķu temperatūru, vakuuma apstākļus un sacietēšanas laiku, lai saglabātu izolācijas konsistenci visā tinuma struktūrā.
Pirms nosūtīšanas gatavie transformatori tiek pārbaudīti rūpnīcā. Standarta pārbaudes elementi ietver izolācijas pretestību, tinumu pretestību, sprieguma attiecību, dielektriskās izturības un temperatūras paaugstināšanās testus.
Testa rezultāti tiek reģistrēti kopā ar ražošanas dokumentiem kvalitātes izsekošanai un klientu pārskatīšanai.
Tehniskās specifikācijas
|
Vienums |
Apraksts |
|
Produkta veids |
Sausā tipa sadales transformators |
|
Nominālā jauda |
750kVA |
|
Fāze |
Trīs fāze |
|
Biežums |
50 Hz / 60 Hz |
|
Primārais spriegums |
Pielāgots |
|
Sekundārais spriegums |
Pielāgots |
|
Izolācijas sistēma |
Epoksīda sveķu liešanas izolācija |
|
Dzesēšanas metode |
Gaisa dabiskā dzesēšana (AN) |
|
Pamatmateriāls |
Graudains{0}}orientēts silīcija tērauds |
|
Tinuma materiāls |
Bez skābekļa{0}}varš |
|
Izolācijas klase |
F / H klase |
|
Temperatūras uzraudzība |
PT100 sensori |
|
Piemērojamais standarts |
IEC 60076 |
Papildu elektriskie parametri, tostarp pretestības spriegums, vektoru grupas un korpusa prasības, tiek novērtēti, pamatojoties uz projekta nosacījumiem.
Ražošanas kontrole un tehniskais atbalsts
Kvalitātes vadība tiek veikta visā ražošanas procesā, nevis tikai pēdējās pārbaudes posmā.
Materiālu pārbaude, procesa uzraudzība un elektriskā pārbaude tiek apvienota, lai saglabātu konsekvenci starp dažādiem transformatora blokiem. Īpaša uzmanība tiek pievērsta izolācijas kvalitātei, montāžas precizitātei un testu rezultātiem.
Starptautiskiem projektiem klienti var pieprasīt tehniskos dokumentus pirms instalēšanas vai apstiprināšanas. EC INSULATOR var sagatavot specifikācijas, rasējumus, testu ierakstus un citus saistītos dokumentus inženiertehniskajai pārbaudei.
Saziņa projekta laikā galvenokārt ir vērsta uz tehnisko detaļu apstiprināšanu, izvairoties no atšķirībām starp sākotnējo projekta informāciju un galīgo piegādāto aprīkojumu.
Bieži uzdotie jautājumi
